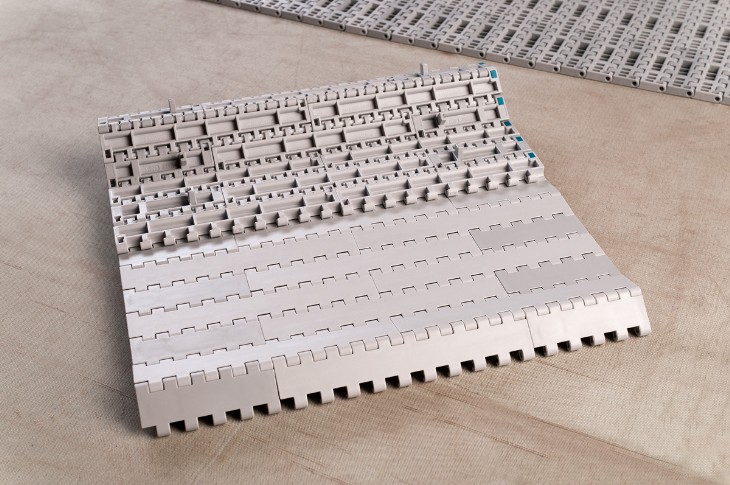

Модульные ленты System-Plast
Ассортимент
Компания System Plast (штаб-квартира в Италии, производство в Германии и США), входящая в глобальный концерн Regal Beloit, является одним из крупнейших производителей модульных лент, пластинчатых цепей и компонентов для конвейеров в мире. System Plast предлагает готовые комплексные решения для ряда промышленных производств, в частности, максимально удовлетворяет потребности в комплектующих линии розлива напитков.

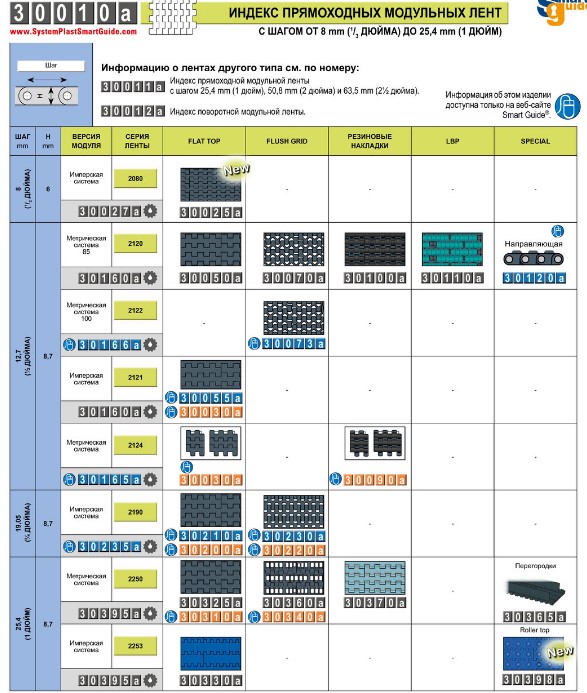

Прямоходные модульные ленты и звезды
Прямоходные ленты стандартной шириной от 85мм до 2295мм для линий розлива обеспечивают передачу продукции как на прямых одиночных участках между машинами линии розлива, так и на накопительных столах, например, перед термоупаковочной машиной.
Материалы модульных лент System Plast
LF (LFG, LFB, LFW) – Стандартный полиацетал с пониженным коэффициентом трения. Является наиболее распространенным материалом для производства модульных лент. Может применяться на высокоскоростных производственных линиях. Цвет материала: G(серый), B(синий), W(белый).
NGEVO – Усовершенствованный пластик PBT с внедренным твердым лубрикантом, запатентован System Plast – сохраняет все основные преимущества NG. Цвет материала серо-синий. Температурный режим работы материала NGEVO: Минимальная t: - 40 °Ϲ, Максимальная t: в сухом режиме до +120°Ϲ, во влажном - до +60°Ϲ.
Преимущества:
• Самый низкий коэффициент трения. Коэффициент трения с направляющими ниже на 15%, чем у NG и на 25% ниже обычного LF. NGEVO разработан для работы лент и цепей без использования смазки.
• Повышенная износостойкость. Износ пластины из NGEVO ниже на 30%, чем у NG и на 75% ниже, чем у обычного LF.
• NGEVO имеет более высокие показатели химической устойчивости, в том числе к перекиси и большинству моющих средств.
• Идеально подходит для работы высокоскоростных линий без смазки. При работе ленты без смазки сокращаются издержки на саму смазку, на промывку и обслуживание линии, минимизируется количество грязи, приводящей к браку, падению бутылки и простоям на линии, а также улучшает показатели по микробиологии. Применение данного материала значительно снижает и показатели шума на линии в сравнении с обычным LF-ацеталом. Материал NGEVO имеет сертификат допуска к работе с пищевыми продуктами FDA.
• Подтвержденный опыт в России и странах ЕС. На 2016 год европейский опыт применения материала NG составляет уже около 15 лет, в России более 5 лет.
Материалы штырей для модульных лент System Plast
PBT – наиболее применяемый материал для штыря в пластиковых лентах System Plast из LFG, AS – ацеталов. Комбинация штыря из PBT и перечисленных ранее пластиков для модульных лент обеспечивают наиболее тихий ход.
POM – штырь из полиацетала используется во всех лентах из NGEVO. Такой штырь обеспечивает максимальную износостойкость.
PP – полипропиленовый штырь применяется во всех модульных лентах из полипропилена. Материал штыря из полипропилена адаптирован к работе модульной ленты при высокой температуре и воздействии химических реагентов.

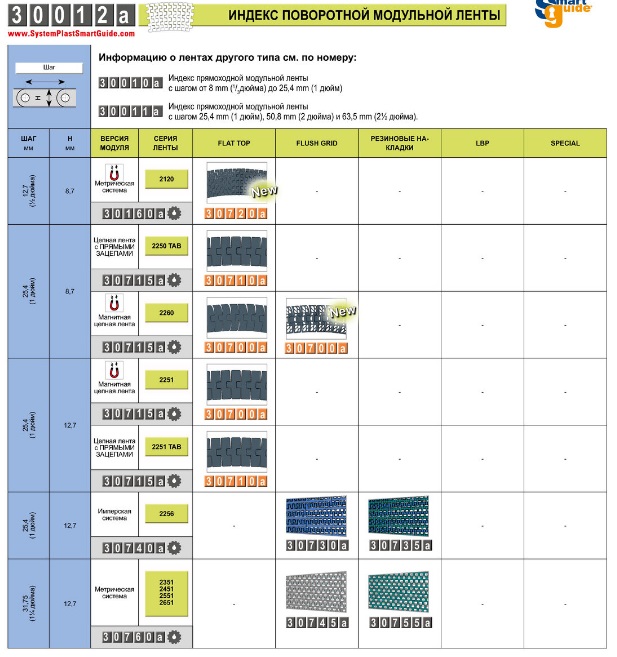

Система сборки модульных лент PIN CLIP
Запатентованная система закрепления штыря в ушке модуля ленты PIN CLIP – это особая и, одновременно, простая технология, обеспечивающая надежную фиксацию с помощью обычной отвертки. Заведение заклепки в паз модульной ленты блокирует возможность выпадения заклепки и обеспечивает уверенную работу модульной ленты и линии, в целом. Важным преимуществом такой системы является экономия времени на монтаж и, в случае необходимости, демонтаж («расклепку») модулей ленты на конвейере.
Модельный ряд:
Поворотные модульные ленты и звезды
Поворотные модульные ленты с минимальным радиусом поворота 145мм (при ширине модульной ленты 76мм), позволяют эффективно передавать продукцию при условии компактного размещения технологического оборудования без применения дополнительных направляющих и переходных секций.

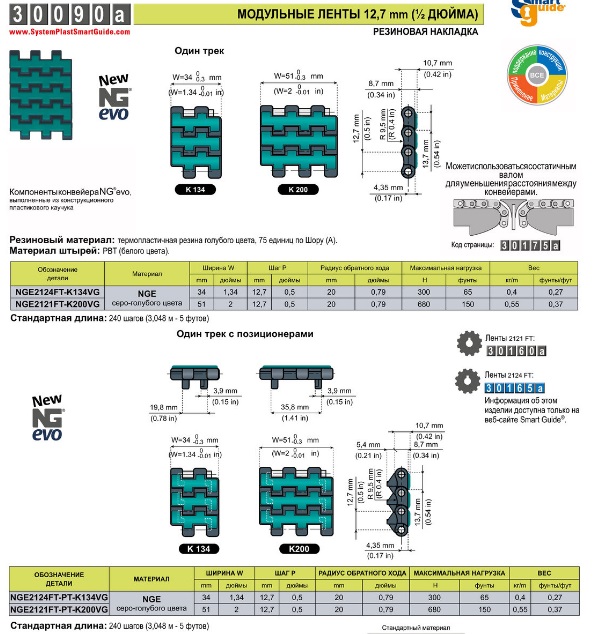

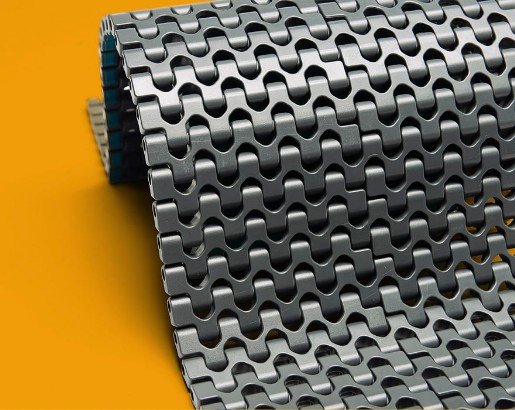

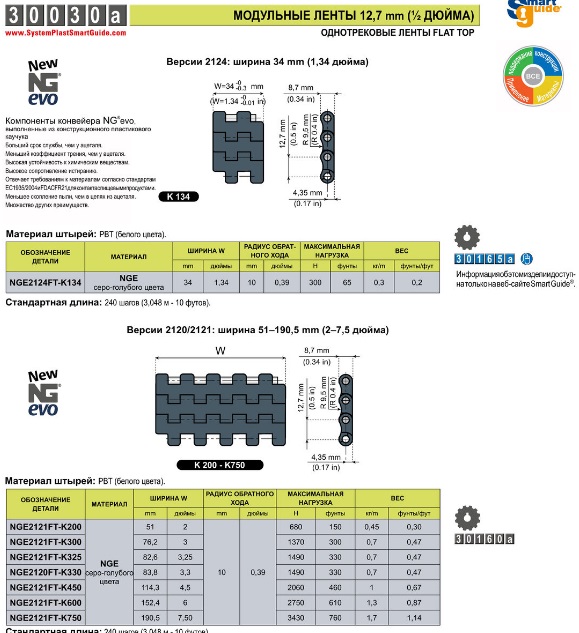

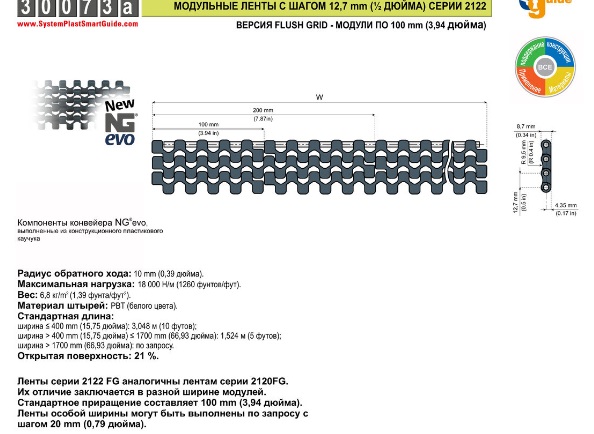

Ленты с шагом 12,7 мм (1/2 дюйма) – толщина 8,7 мм

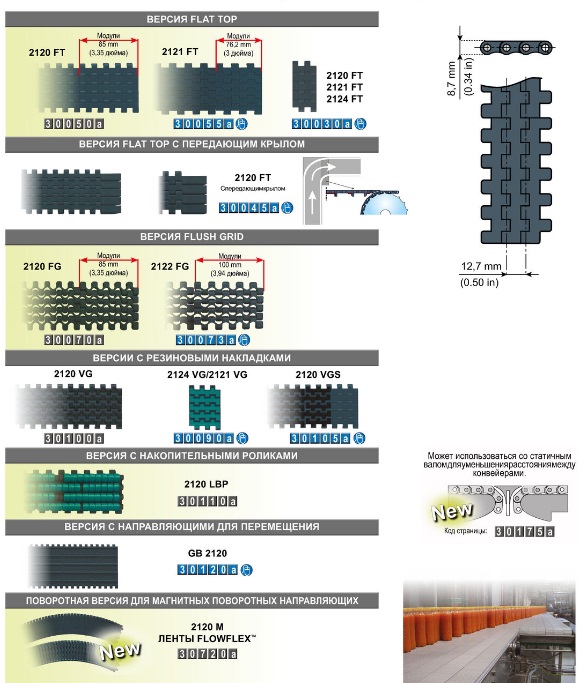

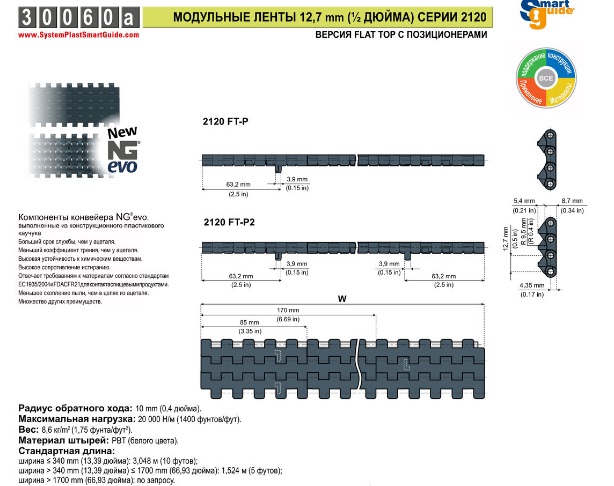

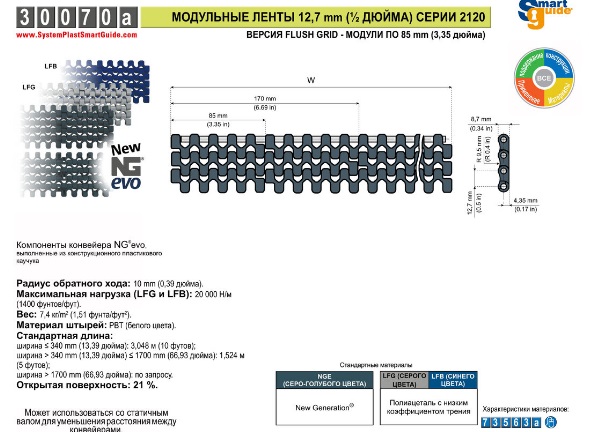

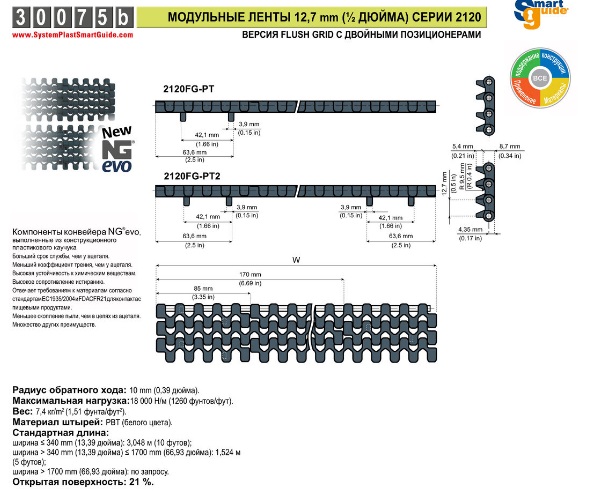

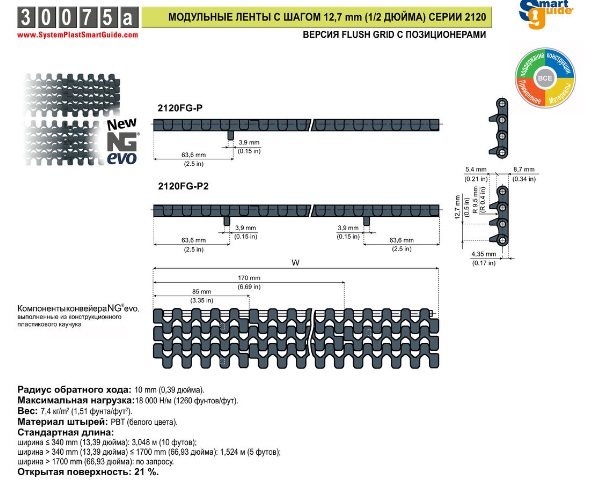

Серия 2120 модульных лент System Plast применяется на линиях розлива, где имеется малое расстояние между конвейерами. С помощью дополнительных переходников Nose Bar можно обеспечить максимально плавную передачу продукции между лентами.
• шаг ленты 12.7мм (1/2 дюйма)
• толщина пластины 8.7мм
• стандартная ширина ленты от 85мм и далее +85мм в каждой последующей ширине. (ширины, не кратные 85 мм - доступны по запросу).

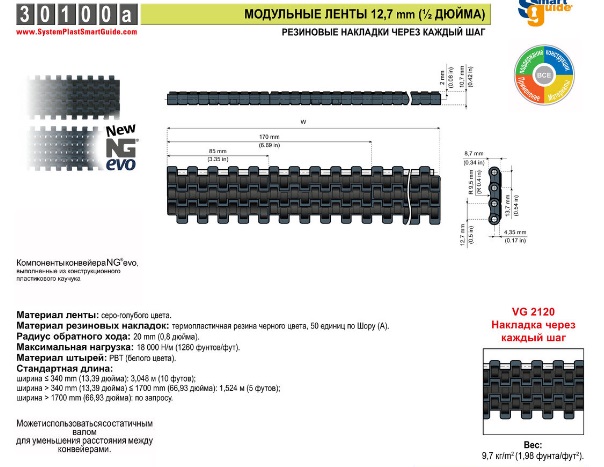

Пластиковая лента 2120 доступна в различных модификациях FG (открытая), FT (плоская,закрытая), VG с резиновыми накладками, LBP с роликовыми элементами и GB с продольными выступами на рабочей поверхности. Для плавного перемещения продукции между лентами имеются версии ленты 2120 с боковыми переходами Transfer Wing. Так же для поворотных участков применяется серия 2120 M FlowFlex, работающая на магнитных позитрэках.

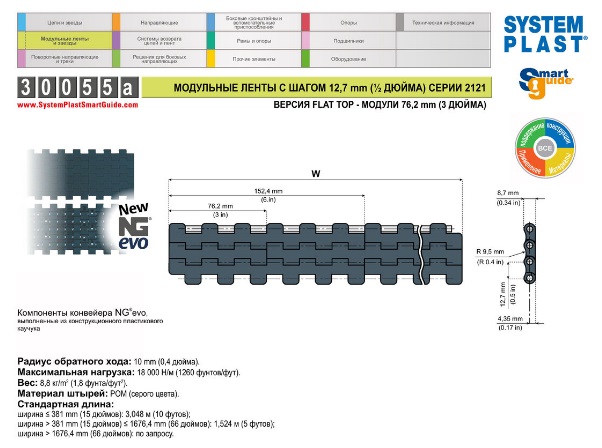

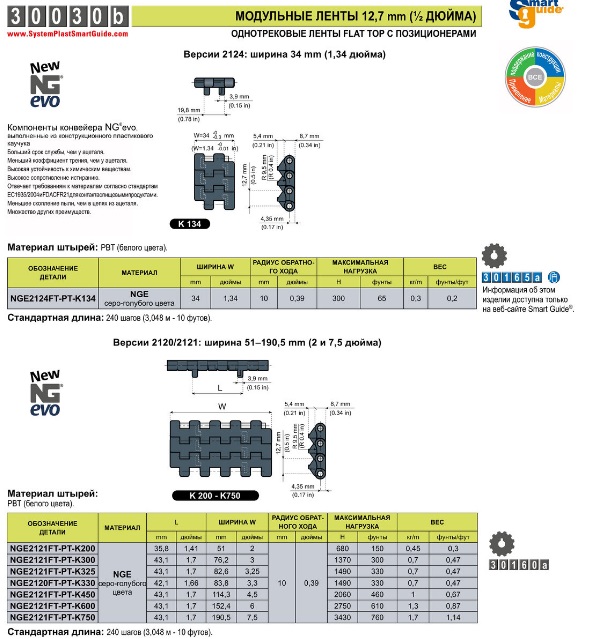

Сравнение серий 2120,2250 и 2251 с аналогами конкурентов
Модульная лента System Plast 2120 схожа по характеристикам с лентой Rexnord 500-й серий. Однако, возможная переносимая нагрузка на ленту System Plast на 35% превосходит аналог и составляет 20000 Н/м.
Модульная лента SP 2250 имеет шаг 25,4мм, толщину 8,7мм и максимально возможную нагрузку 25000 Н/м. Соответствующий аналог европейского производства - модульная лента серии 1000 переносит на 12% меньшую нагрузку (22000 Н/м). Ленты имеют незначительные отклонения в геометрических размерах, поэтому при замене ленты на аналог необходимо также заменить комплект звезд.
Модульная лента SP 2251 имеет шаг 25,4мм, толщину 12,7мм, что позволяет ей перемещать максимальную нагрузку в 38000 Н/м. Аналогичная модульная лента – серия 1005 – обладает на 8% меньшей рабочей нагрузкой в 35000 Н/м. По остальным характеристикам ленты идентичны.
Конструкция самих модулей серий 2120, 2250,2251 позволяет лентам System Plast переносить большую нагрузку в сравнении с аналогами и, также, обеспечивает точное позиционирование звезд. Эти факторы обеспечивают длительный срок службы лент и их надежную работу в сравнении с европейскими и американскими аналогами.

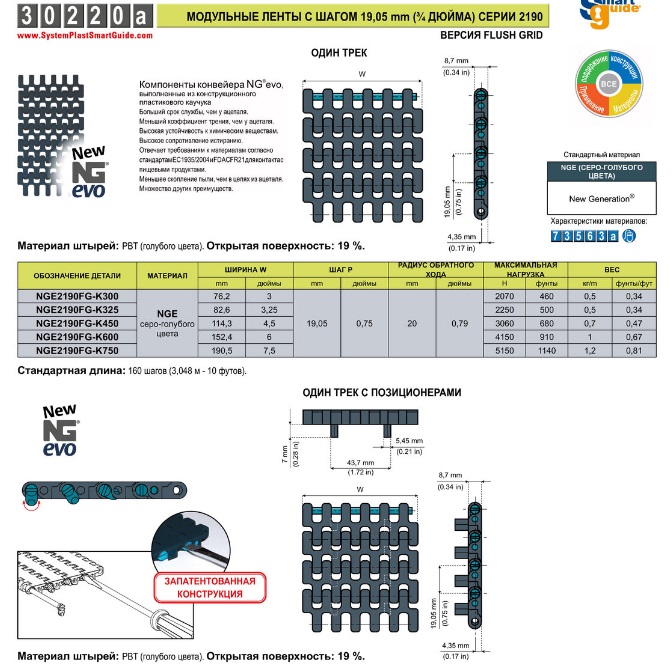

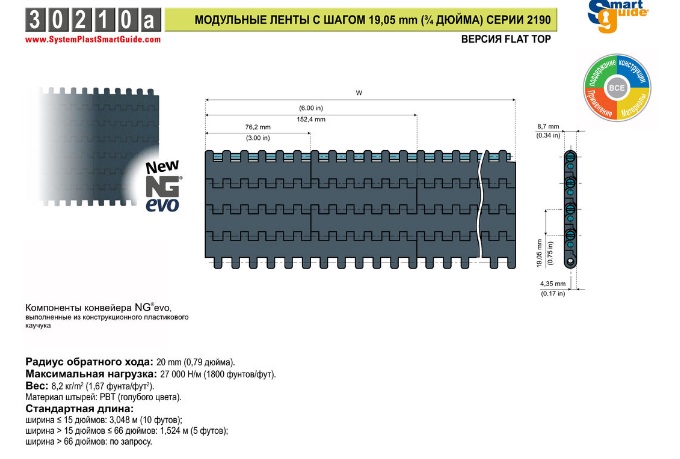

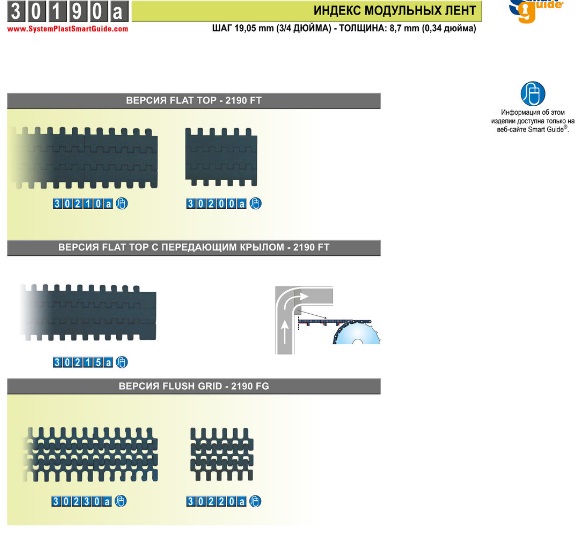

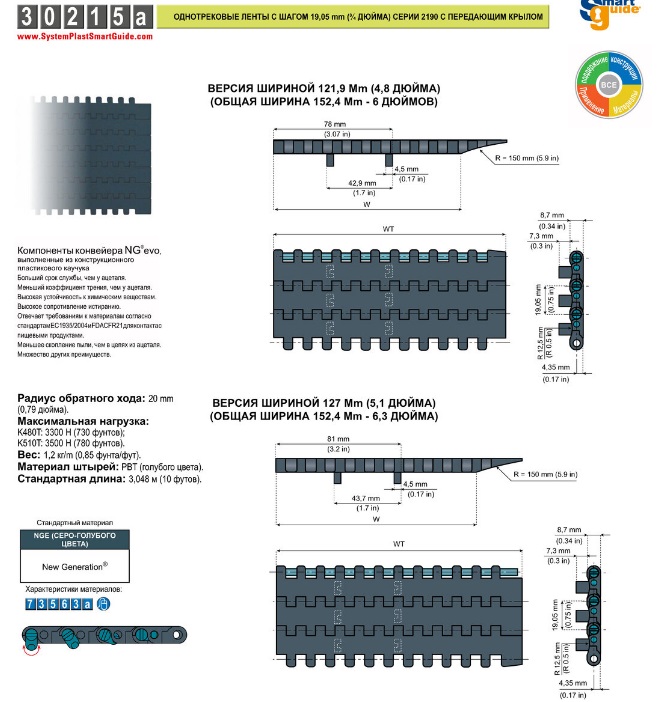

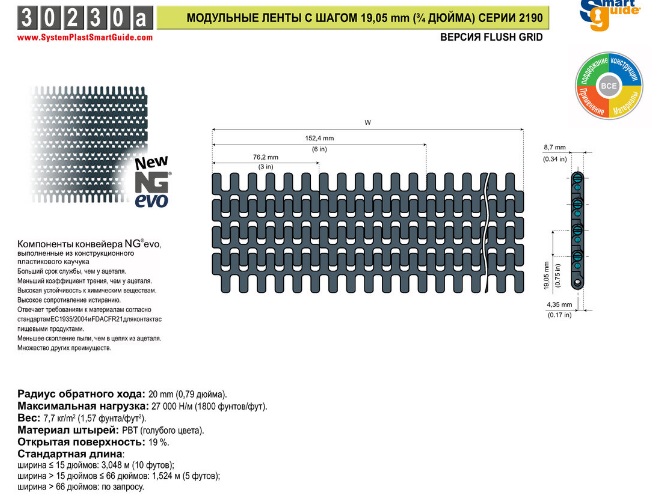

Ленты с шагом 19 мм (3/4 дюйма) – толщина 8,7 мм

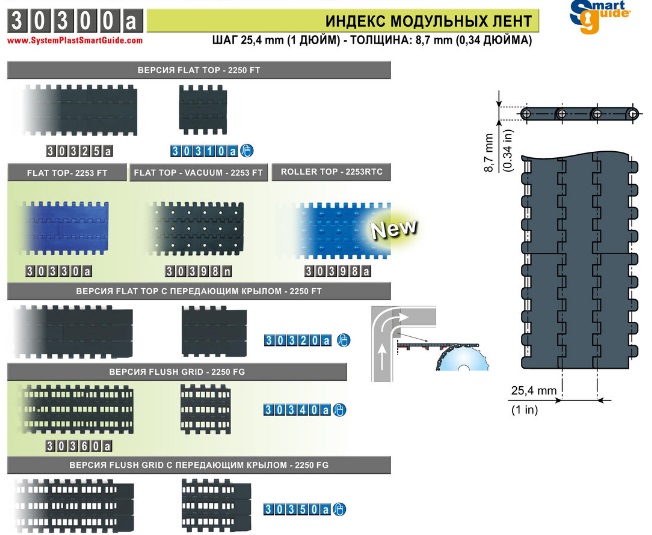

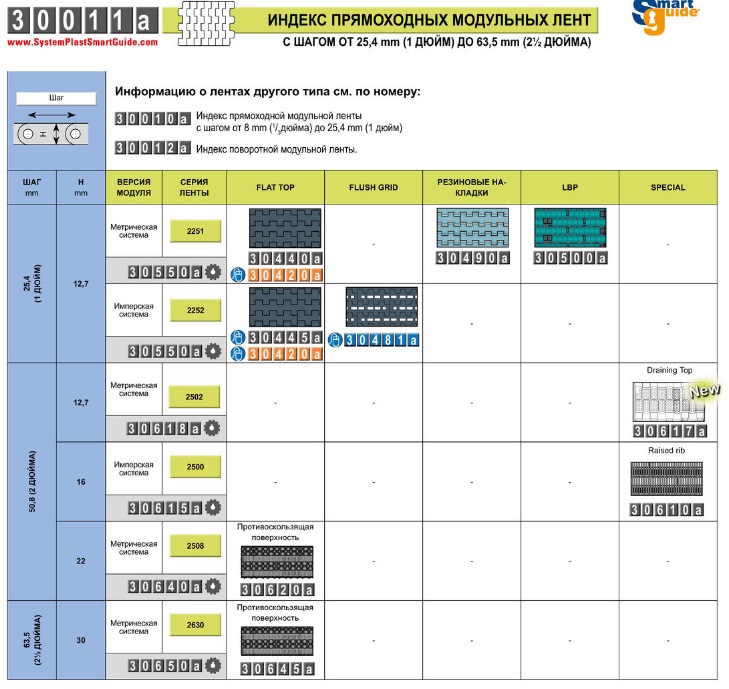

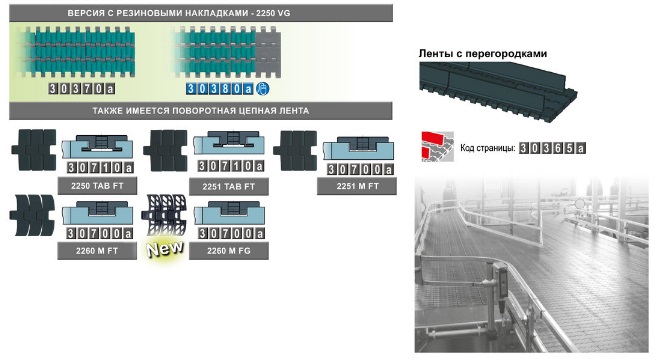

Ленты с шагом 25,4 мм (1 дюйм) – толщина 8,7 мм

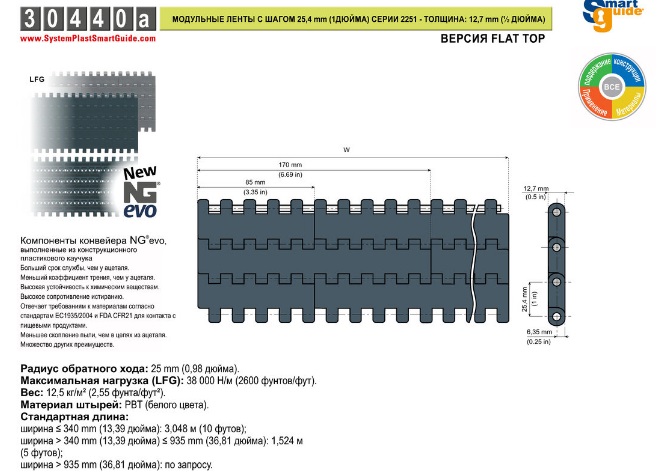

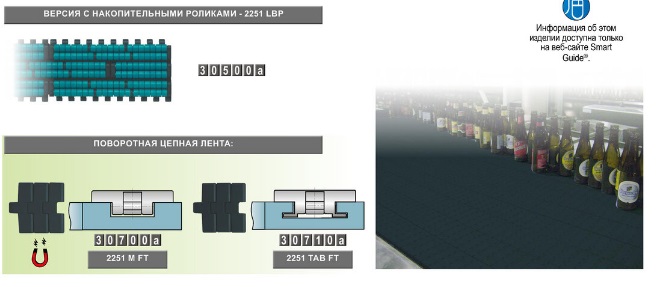

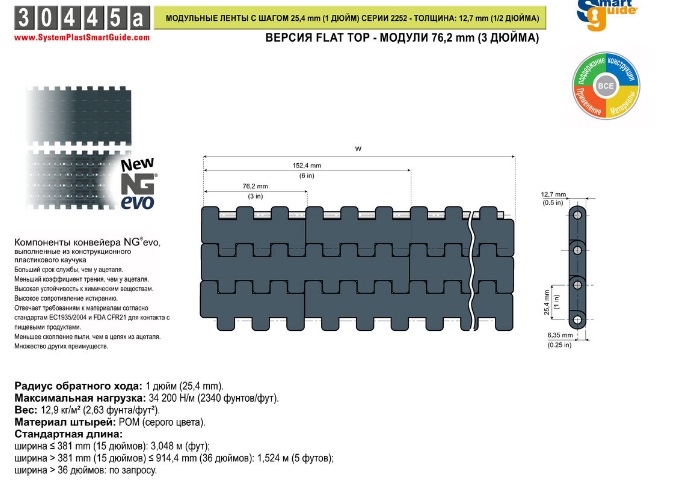

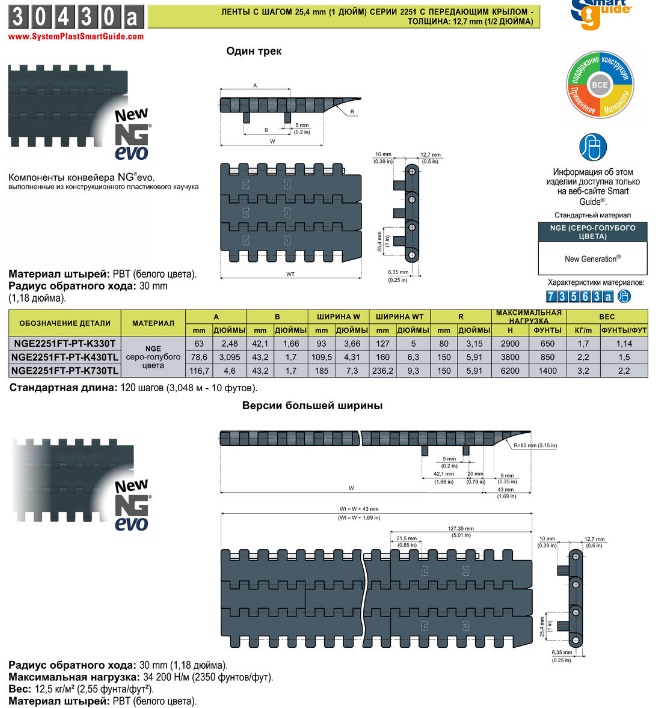

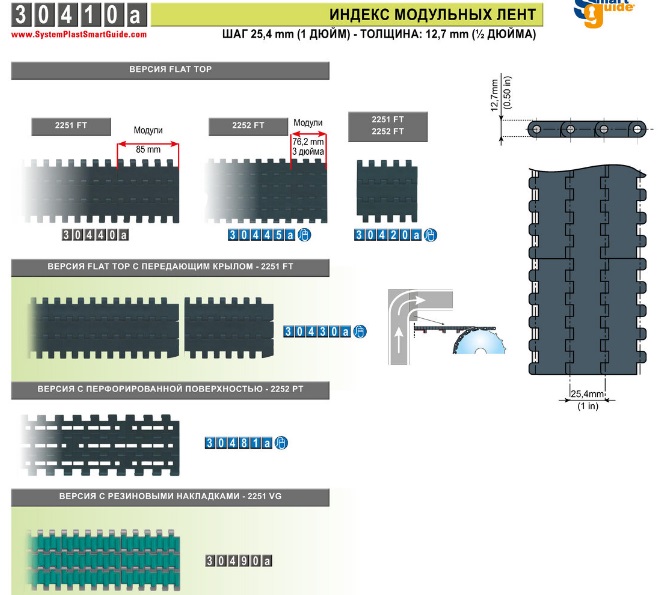

Ленты с шагом 25,4 мм (1 дюйм) – толщина 12,7 мм

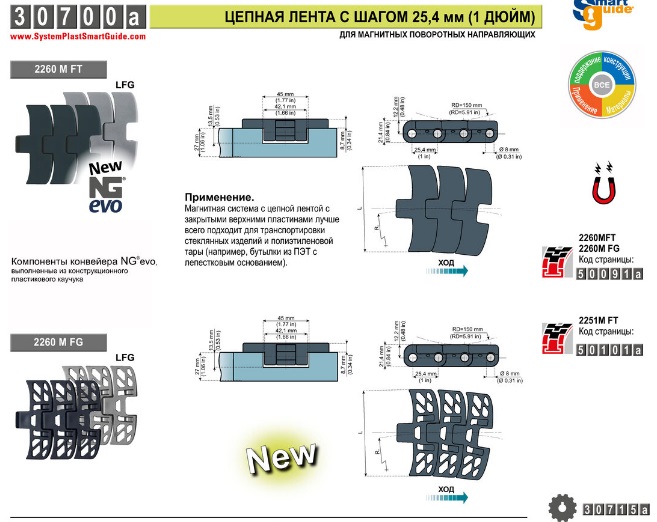

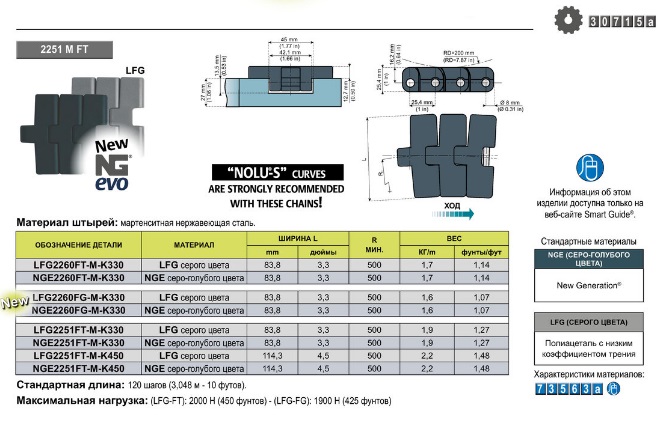

Ленты с шагом 25,4 мм (1 дюйм)

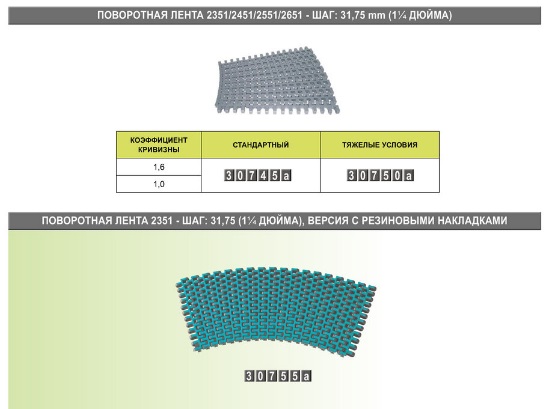

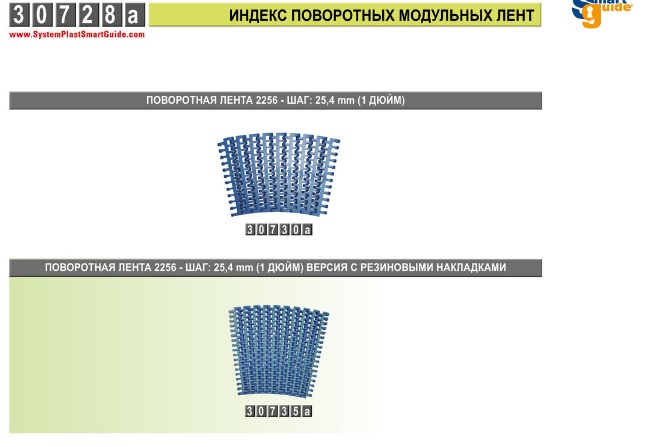

Поворотные модульные ленты 2256
